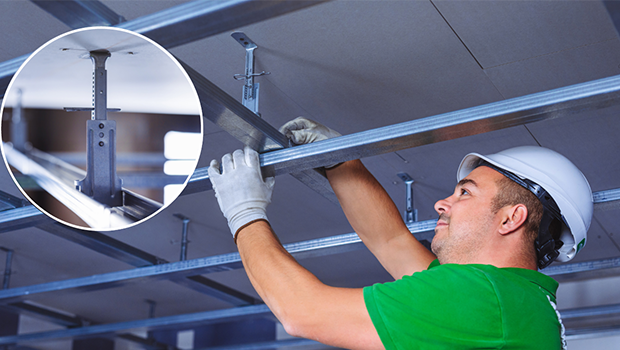

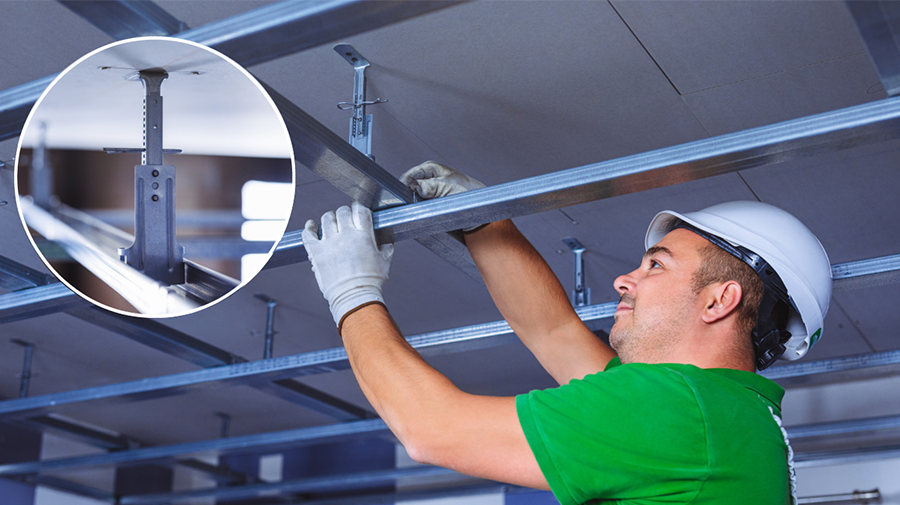

Ovdje možete pronaći više informacija kako instalirati spušteni strop u dvije razine sa nonius ovjesom.

Potrebni proizvodi i alati:

• Premium profil CD 60
• Nonius ovjes, gornji dio
• Nonius ovjes, donji dio
• Osigurač za nonius ovjes
• El. odvijač za suhu gradnju
• Jednostrana križna CD spojnica
• Križna CD spojnica
• Ravna CD spojnica
• Metar
• Libela
• Markirno uže
• Limeni podlošci
• Vijci za suhu gradnju

Evo koraka koje smo slijedili:

Potrebno je unaprijed odrediti razinu gotovog spuštenog stropa i ugraditi obodne UD profile. Više o koracima pogledajte u ovom članku na blogu. Počinjemo s ugradnjom Nonius ovjesa, gornji dio za nosivi strop s 2 odgovarajuća pričvrsna elementa prema vrsti nosećeg stropa.

Kod masivnog armiranobetonskog stropa preporučamo korištenje samo sidra za strop 6x40/60. Prilikom ugradnje ovjesne konstrukcije na spuštene stropove nije dopuštena uporaba vijka s tiplom ili drugog pričvrsnog elementa s najlonskim tiplom, jer ova vrsta pričvršćivača nije otporna na rastezanje u slučaju požara.

Udaljenost između gornjeg dijela Nonius ovjesa treba biti u skladu s težinom buduće obloge od gipsanih ploča. Nosivost kombinacije Nonius vješalice, gornji dio, donji dio i nosača je 0,40kN ili 40 kg/m2. Više informacija o dimenzioniranju i odabiru prikladnog ovjesa možete pronaći na stranici 80 Katalog Sustavi Technogips Pro.

Nastavljamo s dimenzioniranjem nosivih Premium CD 60 profila. Ukupna duljina profila mora biti 10 mm manja od veličine prostorije kako bi se omogućilo linearno širenje profila i, sukladno tome, izbjeglo pucanje spojeva između gipsanih ploča.

Montaža nosivih Premium profila CD 60 na Nonius ovjes vrši se nakon preciznog niveliranja prema već definiranoj razini spuštenog stropa i fiksiranja dva dijela Nonius ovjesa sa osiguračem.
Zatim prelazimo na ugradnju montažnih profila u poprečnom smjeru na nosive CD profile.

Poprečno spajanje dvaju profila vrši se pomoću CD križne spojnice ili CD sidrenog nosača.
Razmak između montažnih profila mora biti 500 mm. Ovim korakom dovršava se ugradnja spuštene stropne konstrukcije u dvije razine Technogips Pro C2-1 s Nonius ovjesom.
